选型及安装使用说明书
量程比宽，可达15:1
要求的前、后直管段长度短，可测脏污流体，压损小
测量的稳定性好，流出系数可以长期保持不变
一、 产品用途、特点及使用范围

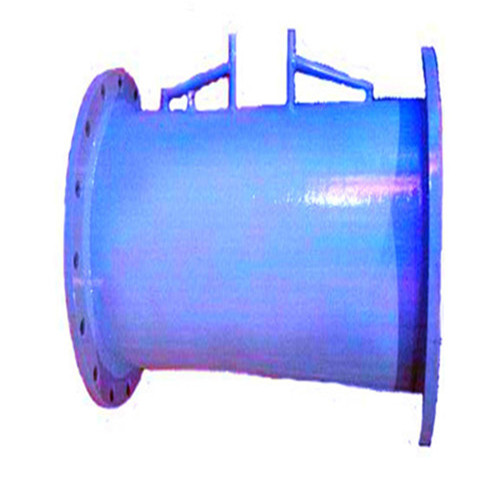

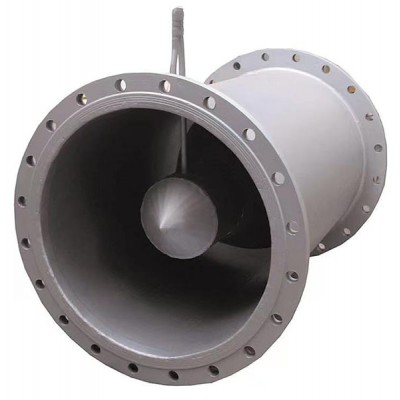

VLG型锥流量计（亦称内锥流量计、锥形流量计、V锥）是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的高精度差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。
V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其独特的锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
二、长期的使用证明，V锥形流量计具有以下性能特点
(1) 直管段要求低；V型锥流量计采用独特的中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。
(2) 精度高，重复性好。其独特的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到zui小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的精度和重复性。
(3) 量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数zui高可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
