孔板流量计用途及工作原理
煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

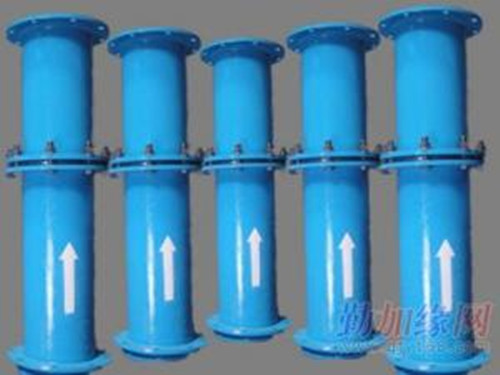

孔板流量计产品结构组成
1.孔板流量计的主要结构是由进流体管路，取压嘴，密封圈，连接螺栓与螺母，法兰、孔板、密封垫、出流体管路等组成。
2.节流装置组成
a、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
b、取压装置：环室、取压法兰、夹持环、导压管等
c、连接法兰(各种标准及其它设计部门的法兰)、紧固件。
d、测量管
矿山机械设备孔板流量计每一件都好用，昨天已经过去，明天还没到来。只有今天是一份礼物。一天一年，感觉时光似箭；一生一世，人就这么一次。腾不出时间学习的人，迟早会腾出时间来伤悲；腾不出时间思考的人，迟早会腾出时间来后悔。鹤壁博达机械厂宣
