结构特征

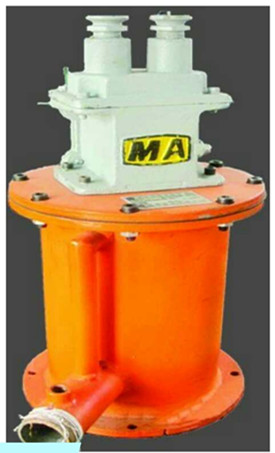

微动开关由隔爆外壳和内部组装微动开关组成，外壳包括主腔和接线箱，运动部分为直动式。水箱内有不锈钢浮子，浮子室有进水口，浮子、密封垫及排气管出水口组成；利用水的浮力使浮子浮起打开微动开关，保证泵的控制回路接通；管道无水时浮子落下，微动开关打开，泵的控制回路断开。还可根据需要在出水口安装水压表显示供水管的压力（安装磁化水室）。
断水保护装置技术特性
（a）微动开关额定电压60V以下，电流5A；隔爆等级d1，引入电缆外径φ10~13，重量5Kg。适用于具有爆炸性的危险气体的煤矿控制线路中。
（b）微动开关的推杆工作行程不大于0.7mm， 行程余量不小于0.4mm。本实用新型涉及一种全自动断水保护报警装置，是由电源、取样电路、开关电路以及执行机构连接构成。它通过两个电极检取水阻的变化，并提供相应的电信号，经二极管送至开关电路中，由开关电路控制执行机构，并发出声光报警。本实用新型的特点断水保护装置是在发生断水故障时能快速切断运行设备的工作电源，保护设备不受损坏，延长了设备的使用寿命。该断水保护装置电路结构简单、体积小，性能可靠，全自动控制使用方便。
采购价格低，质量可靠，经久耐用，断水保护装置规格齐全，厂家可按照客户提供的参数定做制造，指导客户安装，来电了解更具体的技术参数及定做计划！
