一、结构形式与主要技术参数

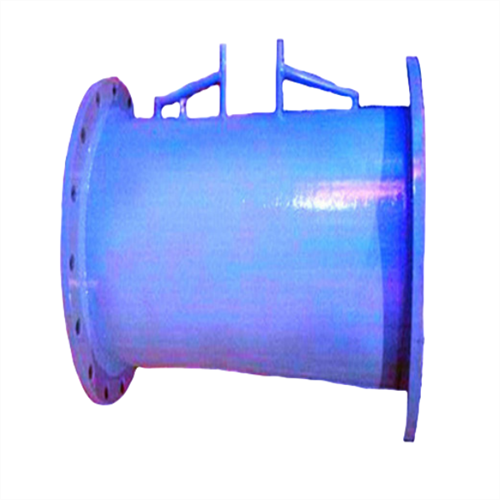

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。
技术参数
(1)a 公称通径: DN=40mm～2000mm
(2)b 公称压力：PN ≤20Mpa
(3)c 流量不确定度：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
(4)d 重复性：±0.2％；±0.5％
(5)e 安装仪表处的短直管段长度：上游0.5～2D，下游0～1D
1.LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：
(1)qm = ………………………（1）
(2)qm: 流体的质量流量 ［kg / h］
(3)C: 流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
(4)ε： 可膨胀性系数 ［对液体ε＝1］
(5)β： 径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
(6)D：仪表测量管工作条件下的内径［mm］
(7)ΔР：节流件上、下游取压口处产生的差压 ［kpa］
(8)ρ ：仪表安装处上游侧工作条件下流体的密度 ［kg / m ］
(9)在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。
