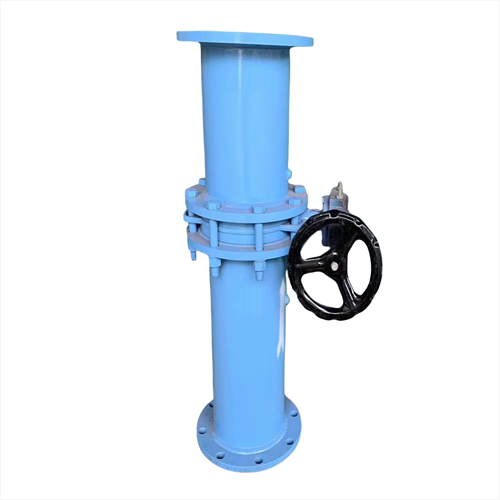

一、旋转式孔板流量计的优点
煤矿瓦斯广泛使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生 的管道阻力，随着管线的延伸，特别是分支管线的增加，造成抽放管线阻力扩大的问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求研发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质无阻挡通过管路，减小管线阻力，起到旁通的作用。
本设计结构紧凑、使用简单、启闭灵活、使用安装方便，也解决了行道狭小安装很不方便的问题，可根据不同管径匹配不同管径的流量计。
二、旋转式孔板流量计对管道的条件
（1）节流件前后的直管段需要是直的，不得有肉眼可见的弯曲。
（2）安装节流件用的直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。
（3）为 流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以
1）直管段需要是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有 的圆度指标。
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关，（β=d/D, d为孔板开孔直径，D为管道内径）。
3）节流件上游侧 一阻力件和第二阻力件之间的直管段长度可按第二阻力、件的形式。
