一、工作原理
1、将采样器与孔板流量计的测压嘴连接好，两手握紧采样器的筒体，一手缓缓往外拉杆，使气体从采样器的进口流进气筒内，抽到合适的量为止；再将采样器的出口与检验设备或者密封袋连接，缓缓将气筒内的气体送入到对应的设备或密封袋中，即可完成工作，可反复使用。
2、采样前，先将进气接头与孔板流量计孔板上游的测量嘴接上，将出接头与瓦斯检定器（或取样袋）连接，然后将平衡压力接头与瓦斯孔板流孔板下游连接；采气样时，先拉动手柄，进气接头内的单向阀打开，管道内瓦斯被吸入气筒内，而活塞后部的气体则排至瓦斯管道中，起到平衡压力作用，以减少漏气，为此重复数次，即可将瓦斯样采入瓦斯检定器中。

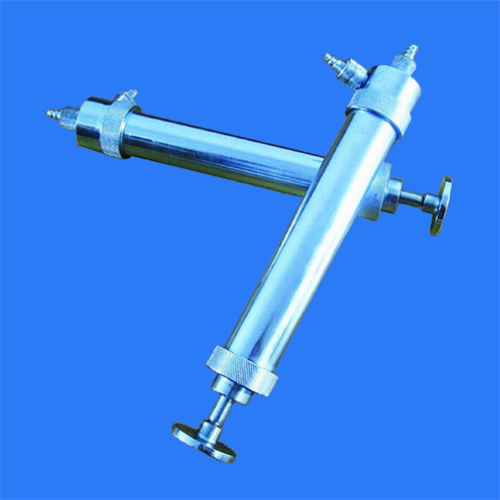

FW-2型高负压瓦斯采取器，是用于抽放瓦斯管路系统，采集负压状态下瓦斯气样的 用工具。可与矿用孔板流量计配套使用，负压状态下抽取管路多支点的气体，主要用于煤矿井下、冶金、化工、炼焦、煤气站、隧道工程，作快速测定现场环境中各种气体浓度。
