一、工作原理

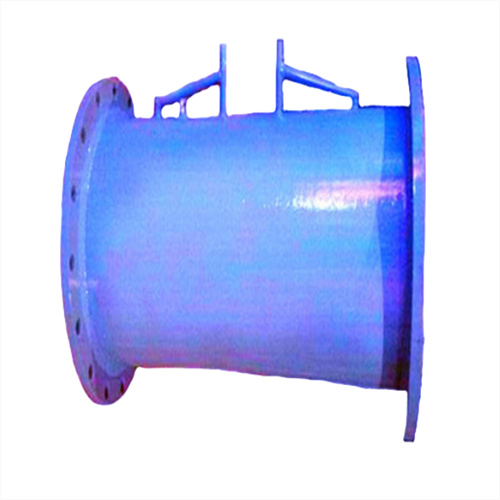

1.LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：
(1)qm = ………………………（1）
(2)qm: 流体的质量流量 ［kg / h］
(3)C: 流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］
(4)ε： 可膨胀性系数 ［对液体ε＝1］
(5)β： 径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。
(6)D：仪表测量管工作条件下的内径［mm］
(7)ΔР：节流件上、下游取压口处产生的差压 ［kpa］
(8)ρ ：仪表安装处上游侧工作条件下流体的密度 ［kg / m ］
(9)在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。
(1)直管段要求低；V型锥流量计采用 的中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近 流体，可充分满足伯努利定理的要求，获得很高的测量和重复性。
(2)高，重复性好。其 的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的和重复性。
(3)量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数高可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
